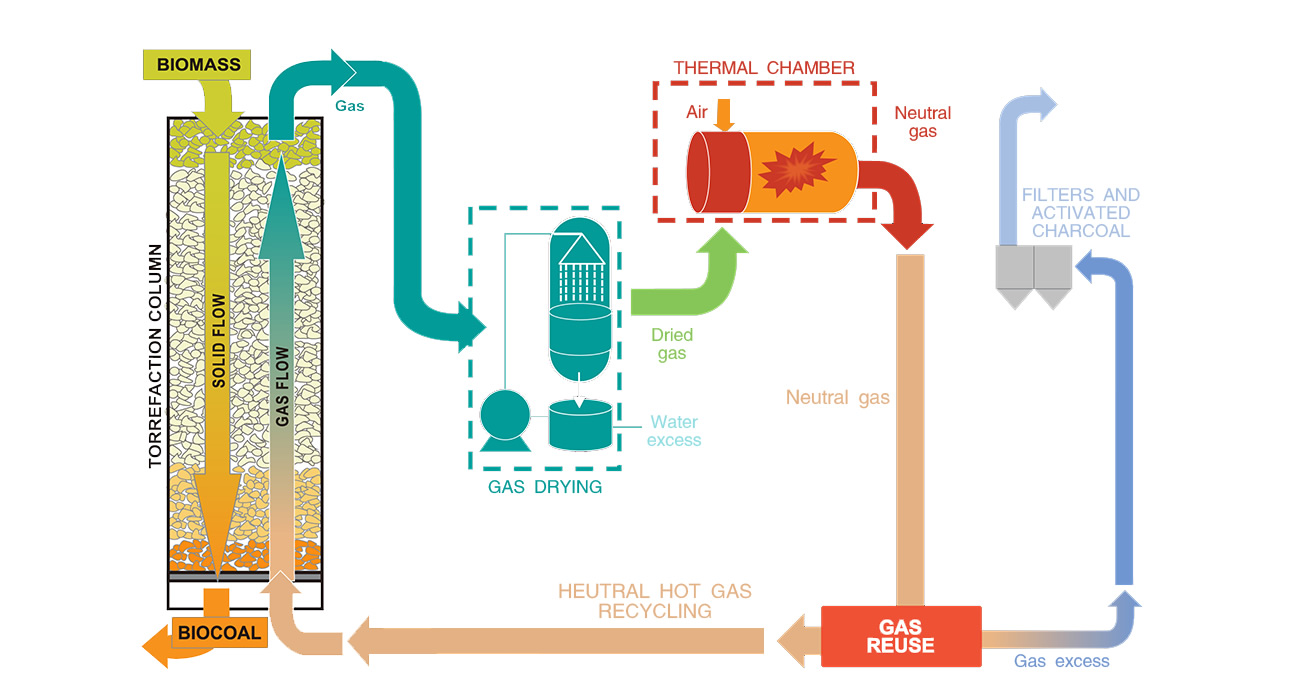

技术工艺流程图
BIOTOC®低温连续炭化是一个持续性反应的过程，其中有两股气流在垂直面以相反方向移动，中性的热气由反应炉底部升至顶部，秸秆（生物质）则从反应炉顶部降至底部，反应炉内保持一个温度梯度，同时充满着秸秆。
当特定的秸秆渐渐从反应炉顶部落体至底部时，首先会被干燥，秸秆持续下降逐步通过温度更高区域，发生热解（裂解）反应，并释放“热解气体”（主要成分CO、H及其他轻有机物质气体）；当秸秆降至炉体底部区域时，秸秆内含半纤维素将彻底被断链裂解，仅保存纤维素与木质素两大能量元素；此时，能量自循环阶段已开启，热解气体不断上升至炉体顶部，经干燥、冷凝净化后，其过程中会产出红棕色的液体，它就是“木醋液”；最后纯净的热解气体经过自循环系统回收、加热后，并重新注入炉体底部开始新的循环。
在反应炉底部秸秆经过炭化的产品被称为“焟牌®秸秆炭”。
六大系统
| 加料系统 | 反应炉 热解系统 | 气体 净化系统 |
| 燃烧加热 循环系统 | 出料系统 | 冷却系统 |
